Rollenfördersystem TS 7

Das Foto zeigt ein TS 7 Rollenfördersystem von Bosch Rexroth mit Werkstückträger und Batterie-Pack.

Das Rollenfördersystem TS 7 bietet eine Plattform für den Transport von Batteriepacks innerhalb der eMobility-Fertigungsketten. Es handhabt Batterieeinheiten über eine Tonne Gewicht mit Präzision und Sicherheit, passend zu den spezifischen Anforderungen in der Montage von Batterien. Die Erfüllung der hohen Sicherheits- und Umweltstandards für den Umgang mit großformatigen Batteriepacks ist hierbei gewährleistet.

Durch seine modulare und standardisierte Struktur ist das TS 7 schnell einsetzbar und weltweit verfügbar. Es zeichnet sich durch geringen Wartungsaufwand aus und ermöglicht damit einen dauerhaften Betrieb. Flexibilität wird großgeschrieben: Das System lässt sich einfach erweitern oder modifizieren, um auf dynamische Produktionsanforderungen zu reagieren.

Das Foto zeigt ein Bosch Rexroth Rollenfördersystem TS 7 mit einer Hub-Quereinheit
Transfersystem TS7 Gen1

modular, zuverlässig, effizient

  • Lastenspektrum > für Gewichte bis zu 1500 kg je nach Werkstückträgergröße

  • Systembreiten von 1235 bis 2600 mm und freie Längenauswahl bis max. 4600mm

  • minimalster Wartungsaufwand und hohe Lebensdauer

  • Individuelle Gestaltung von Layouts durch MTpro

  • minimalster Wartungsaufwand und hohe Lebensdauer

  • Einfaches Austauschen einzelner Baugruppen

  • Anpassung an architektonische Gegebenheiten

  • Einfacher Aufbau und schnelle Inbetriebnahme

  • Ausgerichtet auf Industrie 4.0, Active Cockpit, Werkerführung OGS & ActiveAssist

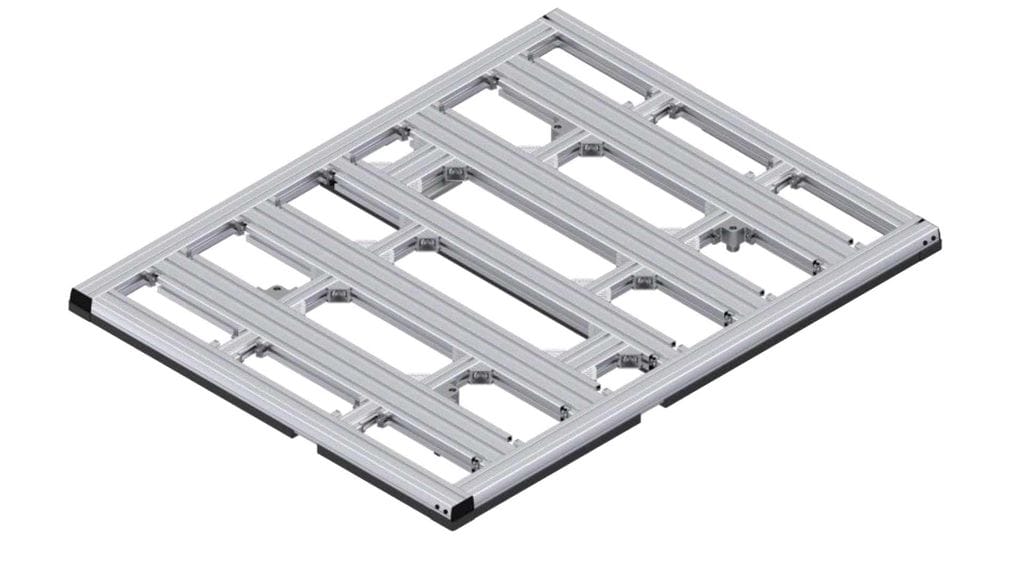

Das Foto zeigt einen TS 7 Werkstückträger
Werkstückträger TS7

Bauweise: Rahmen aus Aluprofil

  • Rahmen-Werkstückträger für besonders hohe Gesamtmasse bis zu 1500 kg

  • Komplett montiert oder als Bausatz

  • Geringe Masse und hohe Stabilität durch Aluminiumprofil-Rahmenkonstruktion

  • Standardnuten zur leichten Befestigung von Querstreben und Werkstückaufnahmen

  • Laufsohle aus PE für leisen Lauf und geringen Verschleiß

  • Integrierte Anschlagdämpfer, dadurch leises Auflaufen auf andere Werkstückträger

  • Für WT-Abmessungen bWT x lWT = 1235, 1430, 1625mm; lWT = 1235, 1430, 1625, 1820, 2015, 2210, 2405, 2600mm

  • Sonderabmessungen auf Anfrage

  • Geeignet für den Einsatz in einer EPA

  • Material: Rahmenmodule mit Laufsohle aus PE (= Polyethylen)

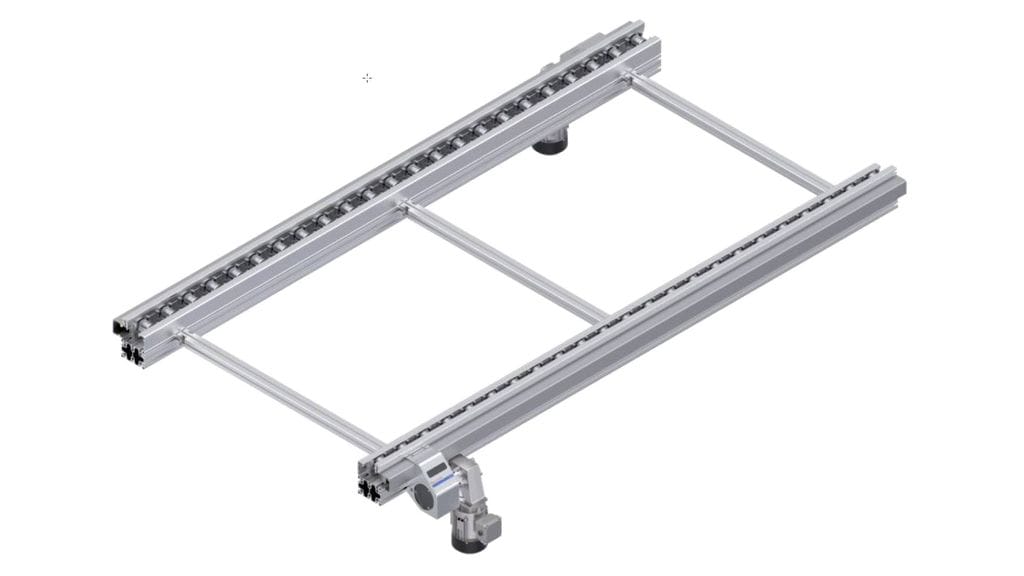

Das Foto zeigt eine Antriebseinheit AS 7
Antriebseinheit AS 7

Leistungsstarke Antriebseinheit inkl. Streckeneinheit:

  • Individuelle Layoutmöglichkeiten: Flexibilität in der Motorpositionierung durch variable Länge

  • bWT = 1235, 1430, 1625, 1820, 2015, 2210, 2405, 2600mm

  • Je nach Spurbreite zwei oder drei Bahnen verfügbar

  • Gewichte: bis zu 50 kg pro Rolle bzw. 100 kg pro Bahn

  • Open Center Rollen mit beidseitigem beidseitigem Motor

  • SEW Motoren möglich

Das Foto zeigt eine Antriebsstation AS7 OCS
Antriebseinheit AS 7 / OCS

Aufgrund von Prozessanforderungen wird ein staufreier Transfer benötigt. Um diesen Anwendungsfall abzudecken, bieten wir eine segmentierte, staudrucklose Förderstrecke die einen Werkstückträger über eine intelligente Steuerung beschleunigt und wieder abbremst.

  • Open Center Rollen mit beidseitigem beidseitigem Motor

  • bWT = 1235, 1430, 1625, 1820, 2015, 2210, 2405, 2600mm

  • Je nach Spurbreite zwei oder drei Bahnen

  • Gewichte: bis zu 50 kg pro Rolle bzw. 100 kg pro Bahn

  • Open Center Rollen mit beidseitigem Motor

  • Maximale Transportlänge 4160mm

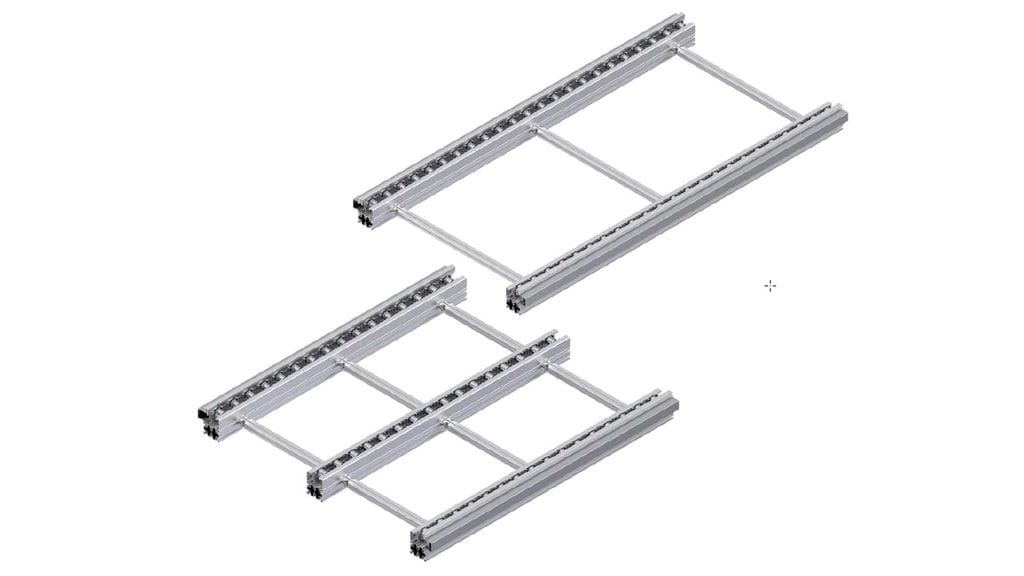

Das Foto zeigt eine Streckeneinheit ST 7 OC mit 2 und mit 3 Spuren.
Streckeneinheit ST7 / OC

Die Streckeneinheit ist ein einbaufertiges Modul für den Transport von Werkstückträgern (Open Center). Die offene Mitte ermöglicht Prozesse von unten.

  • Open Center Rollen ohne Motor

  • bWT = 1235, 1430, 1625, 1820, 2015, 2210, 2405, 2600 mm

  • Gewichte bis zu 50 kg pro Rolle bzw. 100 kg pro Bahn möglich

  • Je nach Spurbreite zwei oder drei Bahnen

  • Maximale Transportlänge 4160 mm

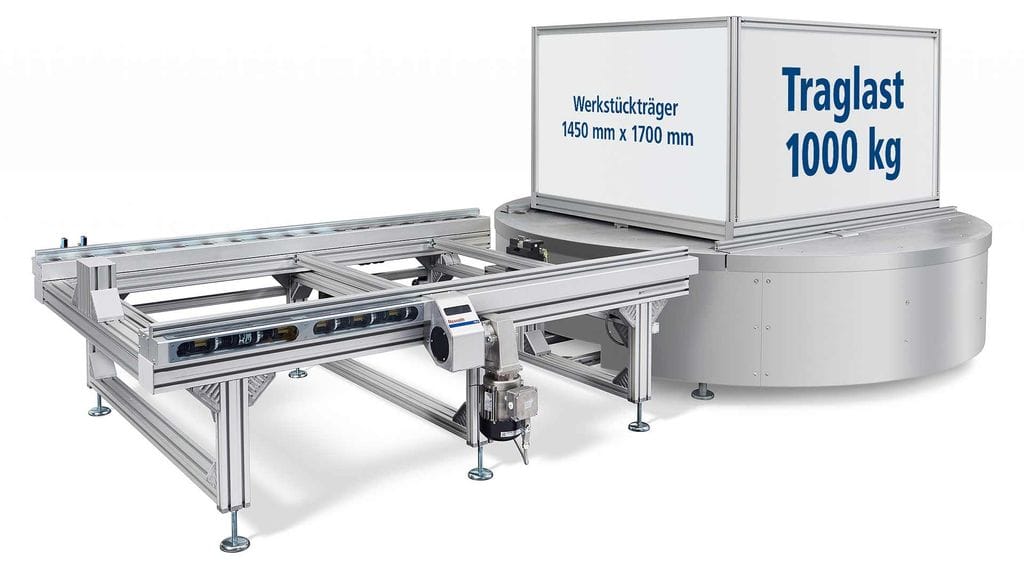

Das Foto zeigt eine TS 7 Dreheinheit mit einer Traglast von bis zu 1000kg
Sonder-Dreheinheit für TS7

Zubehör passend zum TS7 - Erfüllt die Funktion einer Weiche, Zusammenführung und Kreuzung in einer Einheit.

  • Alternative für Kurven bei höheren Gewichtsklassen bis 1000 kg

  • Für alle Systemgrößen

  • Rotation: +/– 90° und 180° (45° und 135° möglich)

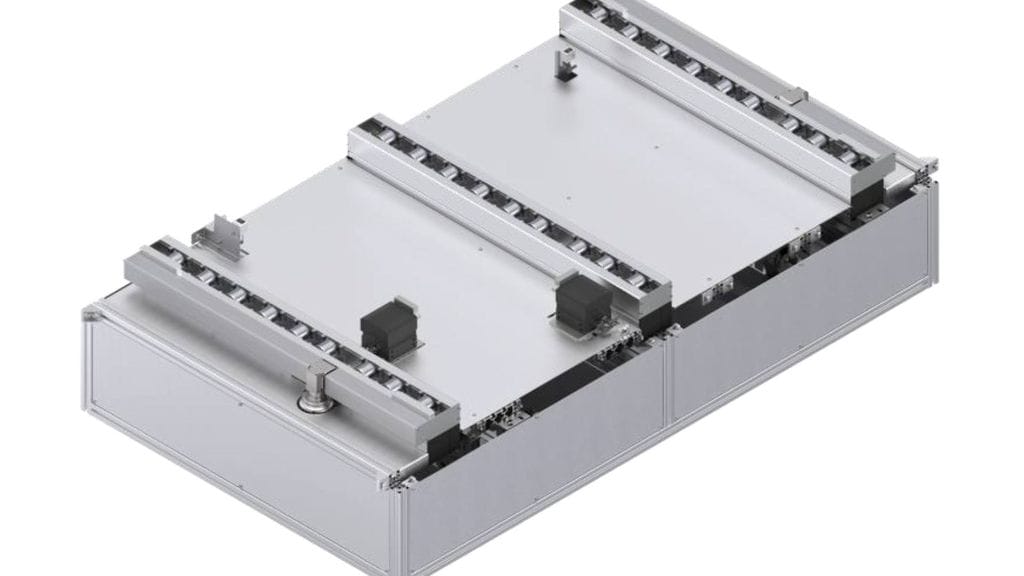

Das Foto zeigt eine Hub-Quereinheit HQ 7
Hub-Quereinheit HQ 7

Einfacher Transport von Werkstücken in die Querstrecke - Separate, in sich geschlossene Einheit inkl. Streckeneinheit in einfachem, robusten Design

  • Modul für Quertransport. Werkstückträger wird angehoben und über eine Förderstrecke quer zur Förderrichtung gefahren

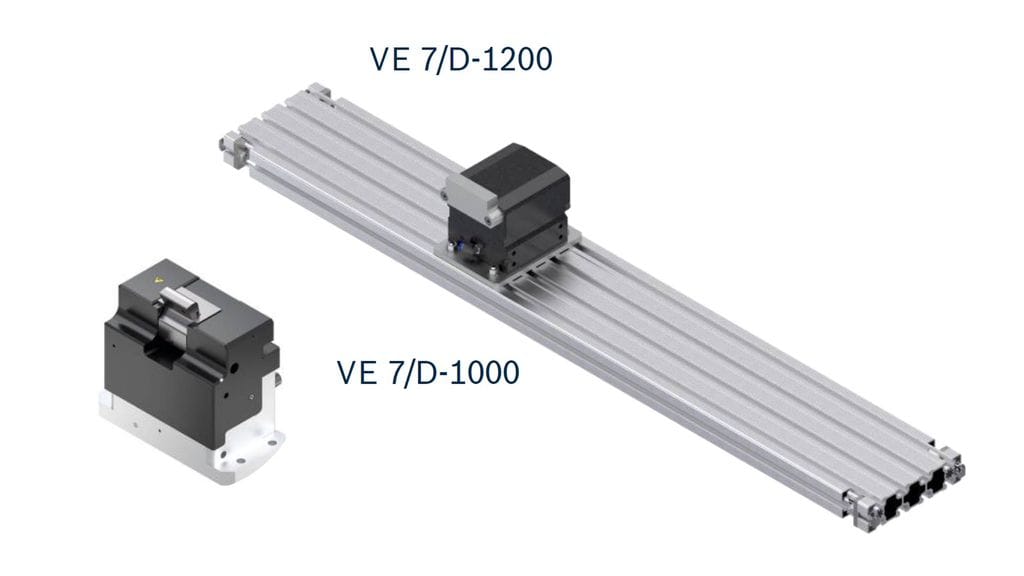

Das Foto zeigt zwei unterschiedliche Vereinzeler VE 7  für das Transfersystem TS 7
Vereinzeler VE7

Transfersystem TS7 Zubehör - Stoppen eines oder mehrerer auflaufender Werkstückträger an der definierten Werkstückträger-Anschlagfläche und Position

  • VE7/D-1200

  • VE7/D-1000

Moderne Produktionswelten im Industrie 4.0 Umfeld

Im TS 7 ist die digitale Einbindung entscheidend - Innovative Konzepte und insbesondere eine zukunftsorientierte Ausrichtung der Produktionsplanung sind bei Bosch Rexroth von großer Bedeutung – dies gilt auch für das TS 7. Die Komponenten sind mit der modernsten Technik ausgestattet und ermöglichen über Frequenzumrichter eine zentrale Geschwindigkeitssteuerung. Die Anbindung an die interaktive Kommunikationsplattformen wie die Werkerführung OGS, ActiveCockpit oder unsere Lean Management Analysesoftware „Process Productivity Analysis (PPA)“ ermöglicht den Zugriff auf Produktionsdaten in Echtzeit. Parameter wie Energieeffizienz, Taktzeit, Prozesszeit oder die Werkstückträger-Nachverfolgung können gemessen und für mehr Transparenz und wirtschaftliche Produktionsprozesse visualisiert werden. Sprechen Sie uns an.

Downloads
TS 7 Präsentation
pdf
Partner

Technische Daten

  • Werkstückträgergewicht: > 1500 kg

  • Werkstückträgergrößen: bWT x lWT = 1235, 1430, 1625mm; lWT 1235, 1430, 1625, 1820, 2015, 2210, 2405, 2600mm

  • Rollendurchmesser: 60 mm

  • Rollenraster: 130, 195, 260, 325 mm

  • Umgebungen: Genehmigt für Reinräume der Klasse 8 (EN ISO 14644-1)
